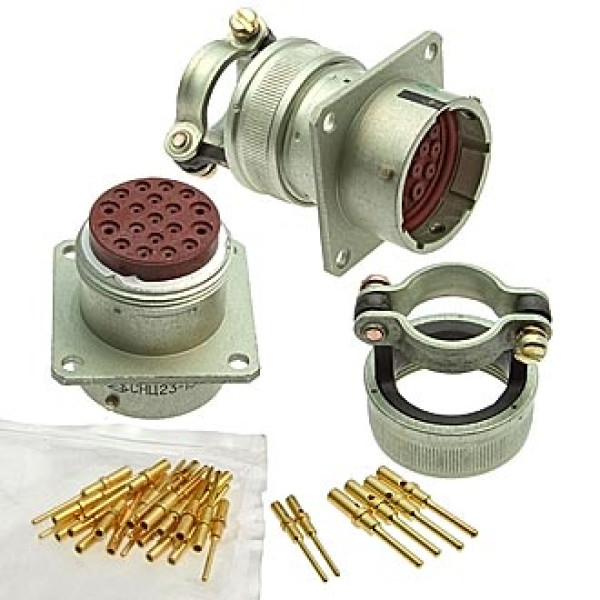

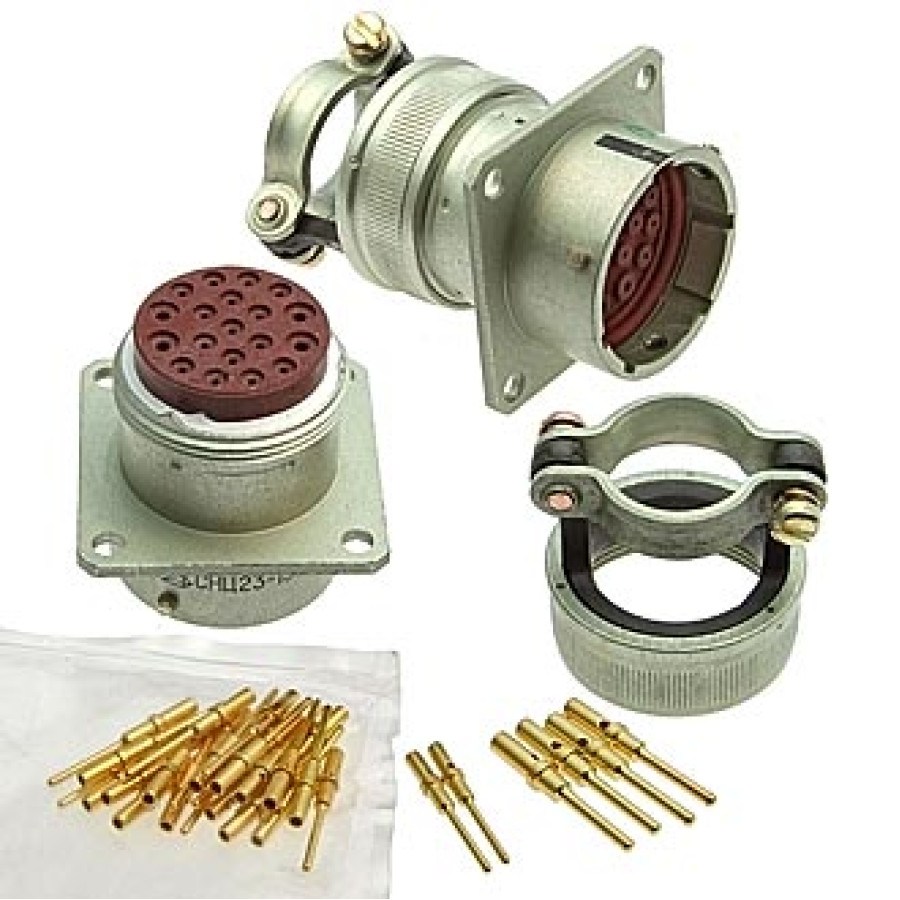

СНЦ23-19/24В-2-В — российская приборная вилка цилиндрического соединителя СНЦ серии 23, предназначенная для внутреннего монтажа в блоки, платы и стенды. Обеспечивает быстрое подключение/отключение 19 электрических цепей постоянного или переменного тока частотой до 3 МГц и напряжением до 700 В (ампл.). Отличается усиленной конструкцией контактов (тип 2), всеклиматическим исполнением «В» и 25-летним ресурсом хранения. Совместима с розетками СНЦ23-19/24Р-2-⋅, СНЦ27/28/29 и ОНЦ-БГ-2.

Ключевые характеристики

• Количество контактов: 19

• Условный диаметр корпуса: 24 мм

• Тип части: вилка приборная, внутренний монтаж, усиленные контакты (№2)

• Максимальное рабочее напряжение: 700 В (ампл.)

• Допустимый ток на контакт: 9 А (Ø 1,5 мм) / 5 А (Ø 1 мм)

• Электрическое сопротивление контактов: ≤ 2,5 мОм / ≤ 4 мОм

• Сопротивление изоляции: ≥ 5000 МОм

• Количество циклов сочленения: не менее 500

• Температурный диапазон: –60 °С…+155 °С

• Вибрация: 1…5000 Гц, 400 м/с²

• Удар: одиночный 5000 м/с², многократный 1500 м/с²

• Покрытие контактов: золото

• Степень защиты по ГОСТ 14254: IP50 (в сборе)

• Габаритные размеры: 31,4 × 31,4 × 32 мм

•
