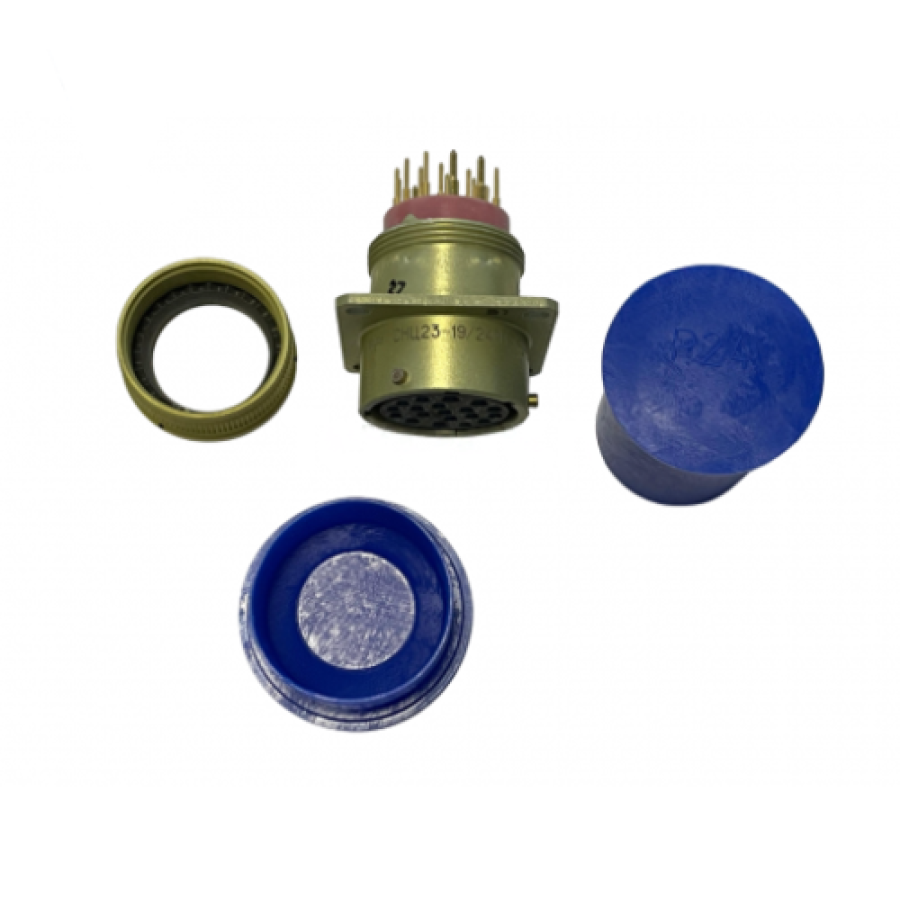

СНЦ23-19/24РП-1-в-В — розетка приборная цилиндрическая, внутреннего монтажа, с 19 контактами и корпусом условного диаметра 24 мм. Исполнение «1-в» означает стандартные контакты и угловый металлический кожух, который защищает от механических повреждений и обеспечивает экранирование. Предназначена для подключения низкочастотных цепей (до 3 МГц) постоянного и переменного тока напряжением до 700 В в измерительных приборах, бортовых системах, промышленных модулях и лабораторных стендах. Работает в паре с вилками СНЦ23-19/24В-1-в-⋅ и аналогами серий СНЦ27/28/29, ОНЦ-БГ-1.

Ключевые характеристики

• Количество контактов: 19

• Условный диаметр корпуса: 24 мм

• Тип части: розетка приборная, внутренний монтаж, стандартные контакты, угловой кожух (исполнение «1-в»)

• Максимальное рабочее напряжение: 700 В (ампл.)

• Допустимый ток на контакт: 5 А (Ø 1 мм) / 9 А (Ø 1,5 мм)

• Электрическое сопротивление контактов: ≤ 4 мОм / ≤ 2,5 мОм

• Сопротивление изоляции: ≥ 5000 МОм

• Количество циклов сочленения: ≥ 500

• Диапазон температур: –60 °С…+155 °С

• Вибрация: 1…5000 Гц, 400 м/с²

• Удар: одиночный 5000 м/с², многократный 1500 м/с²

• Покрытие контактов: золото

• Степень защиты (в сборе): IP50

• Исполнение: В (всеклиматическое) по ГОСТ В 20.39.404-81
