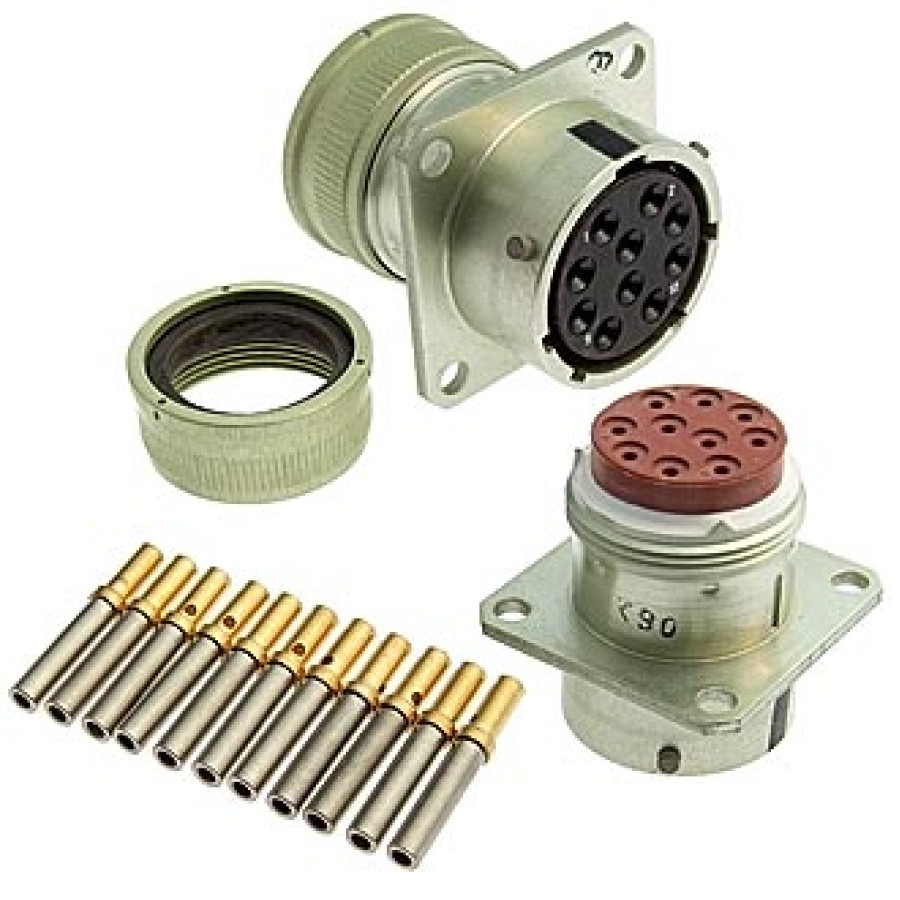

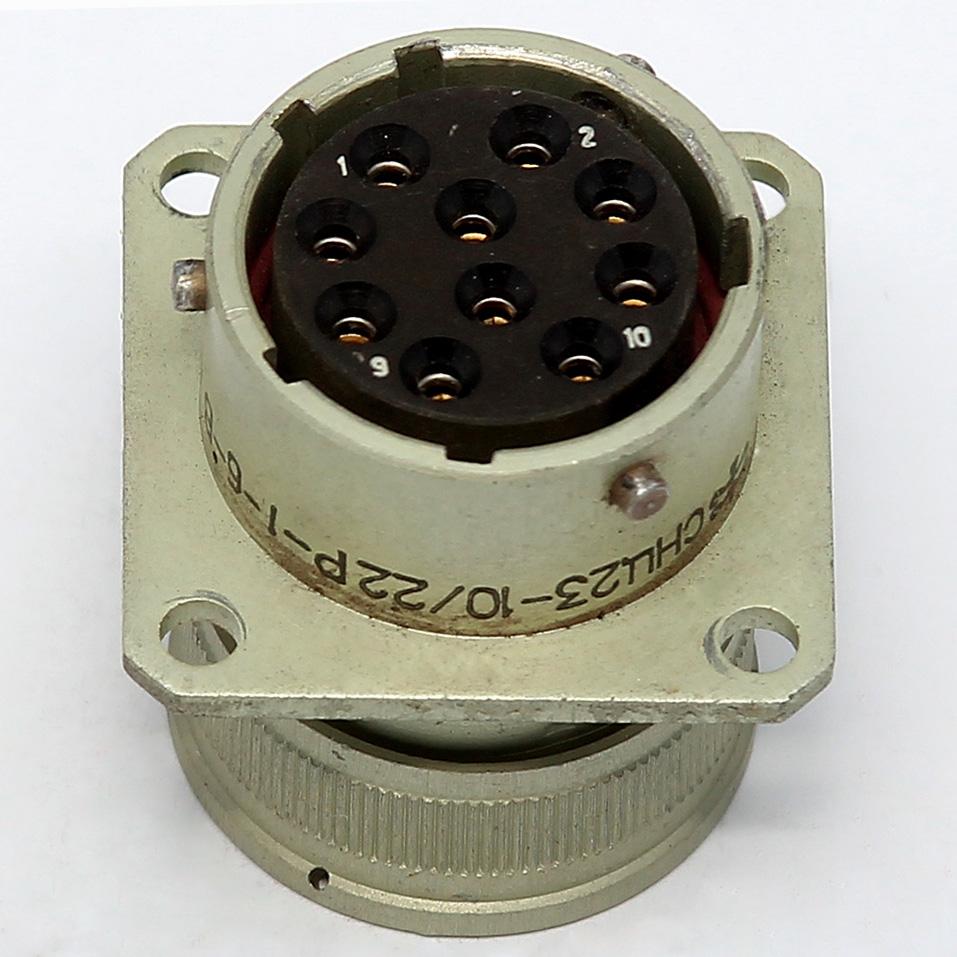

СНЦ23-10/22Р-1-В — приборная (блочная) розетка без кожуха на 10 контактов, предназначенная для внутреннего монтажа в радиоэлектронных блоках, измерительных системах и специальной аппаратуре. Обеспечивает надёжное байонетное соединение в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 700 В. Используется в автоматических системах, где требуется максимальная надёжность. Всеклиматическое исполнение (В) допускает эксплуатацию при температурах от –60 °С до +85 °С и при относительной влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 10

• Тип соединителя: розетка приборная (Р)

• Условный диаметр корпуса: 22 мм

• Исполнение: 1 — приборная часть без кожуха

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт: до 6 А (рабоч.), до 12 А (макс.)

• Частота: до 3 МГц

• Сопротивление контактов: ≤ 4 мОм (Ø 1 мм)

• Сопротивление изоляции: ≥ 1000 МОм

• Температурный диапазон: –60 °С … +85 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 500 циклов сочленений-расчленений

• Срок сохраняемости: 15 лет

• Масса: ≈ 25 г

• Технические условия: ГЕ0.364.241 ТУ
