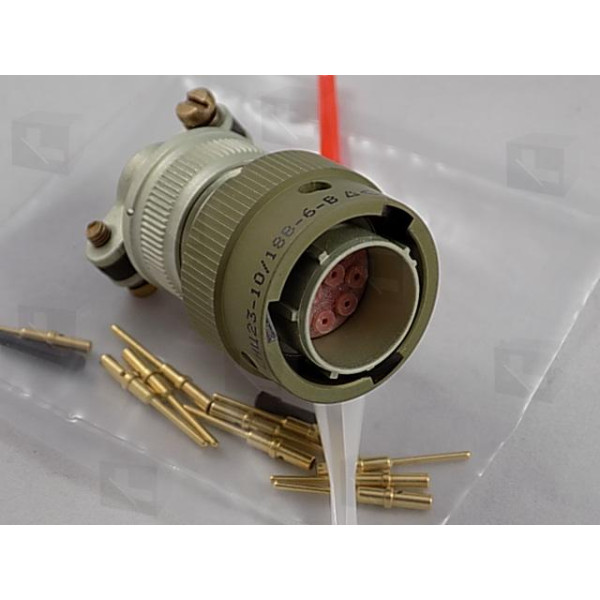

СНЦ23-10/18РП-1-б-В — кабельная розетка с обоймой под термоусаживаемую трубку и байонетным соединением, предназначенная для эксплуатации в цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 700 В. Используется в радиоэлектронной, измерительной и промышленной аппаратуре, включая военную и авиационную технику. Исполнение «РП-1» означает:

• Р — розетка;

• П — наличие обоймы под термоусаживаемую (ТУ) трубку для герметизации и дополнительной защиты кабеля;

• 1 — отсутствие кожуха (компактный вариант).

Полярность «б» задаёт угловое положение изолятора относительно корпуса, исключающее ошибочное соединение. Всеклиматическое исполнение (В) допускает эксплуатацию при температурах от –60 °С до +200 °С и при относительной влажности до 98 %. Контакты обжимные, покрытые золотом, обеспечивают низкое переходное сопротивление и высокую надёжность.

🔑 Ключевые характеристики

• Количество контактов: 10

• Тип соединителя: розетка кабельная с обоймой под ТУ-трубку (РП)

• Условный диаметр корпуса: 18 мм

• Исполнение: 1 — кабельная часть без кожуха, с обоймой под ТУ-трубку

• Полярность: «б» (угловое положение изолятора)

• Климатическое исполнение: всеклиматическое (В)

• Рабочее напряжение: до 700 В (ампл.)

• Ток на контакт:

  • до 11 А (Ø 1,0 мм)

  • до 20 А (Ø 1,5 мм)

  • до 35 А (Ø 2,0 мм)

• Частота: до 3 МГц

• Сопротивление контактов:

  • ≤ 0,004 Ом (Ø 1,0 мм)

  • ≤ 0,0025 Ом (Ø 1,5 мм)

  • ≤ 0,0016 Ом (Ø 2,0 мм)

• Сопротивление изоляции: ≥ 5 000 МОм

• Температурный диапазон: –60 °С … +200 °С

• Монтаж: обжимной (под опрессовку)

• Покрытие контактов: золото

• Материал корпуса: алюминиевый сплав, никелирование

• Материал изолятора: стеклотекстолит

• Механический ресурс: 500 циклов сочленений-расчленений

• Срок сохраняемости: 15 лет

• Масса: ≈ 56 г

• Технические условия: ГЕ0.364.241 ТУ
