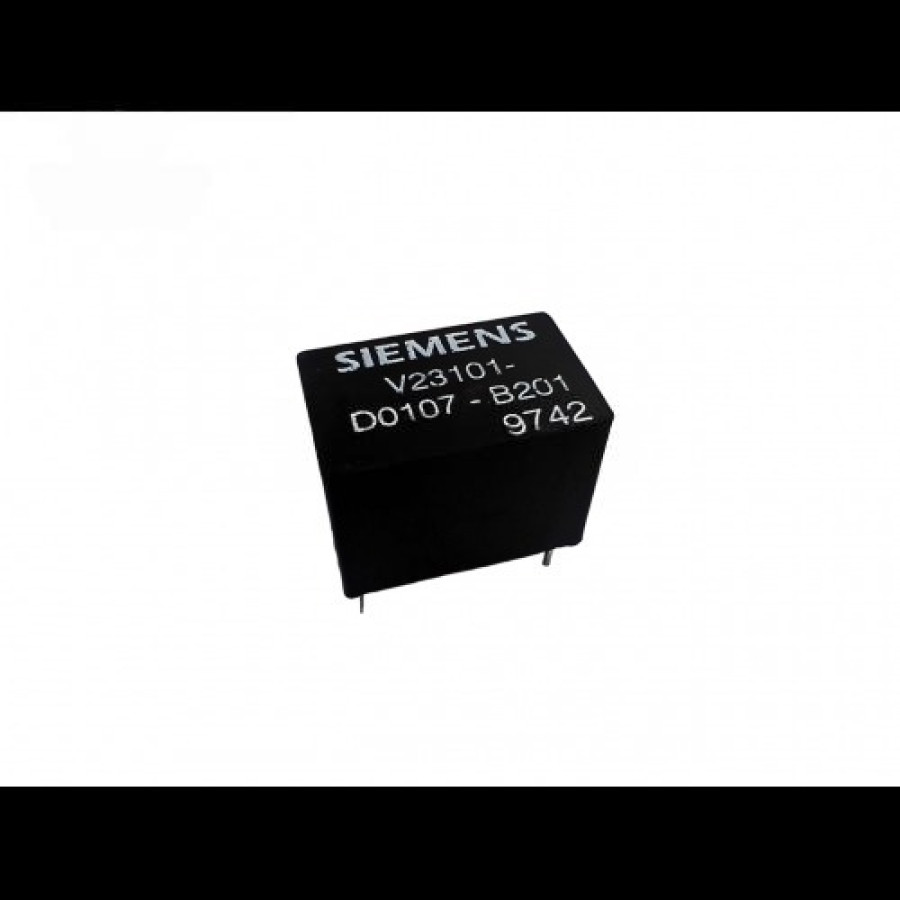

Реле Siemens V23101-D0107-B201 — это миниатюрное электромагнитное реле общего назначения с одним переключающим контактом (SPDT, 1 Form C), предназначенное для монтажа на печатные платы. Оно обладает высокой чувствительностью, что позволяет использовать его в устройствах с ограниченным энергопотреблением.

🔧 Ключевые характеристики

• Тип контактов: SPDT (1 Form C) — один нормально открытый и один нормально закрытый контакт.

• Номинальное напряжение катушки: 24 В DC.

• Номинальный ток контакта: 1,25 А при 120 В DC / 125 В AC.

• Максимальная мощность коммутации: 30 Вт / 62,5 В·А.

• Сопротивление контактов: <100 мΩ при 20 мВ, 10 мА.

• Мощность катушки при срабатывании: 200 мВт.

• Температурный диапазон эксплуатации: от -40 °C до +85 °C.

• Размеры: 15,4 × 10 × 11,5 мм (длина × ширина × высота).

• Тип монтажа: Сквозной монтаж (Through-Hole, THT).

• Материал контактов: Серебро с окисью палладия (AgPd) или серебро с никелем (AgNi), покрытые золотом.

• Срок службы: Механическая — 10^7 циклов; электрическая — 10^5 циклов.

• Сопротивление катушки: 2800 Ω.

• Минимальное напряжение срабатывания: 18 В DC.

• Максимальное напряжение катушки: 56 В DC.

• Вес: Приблизительно 4 г.
