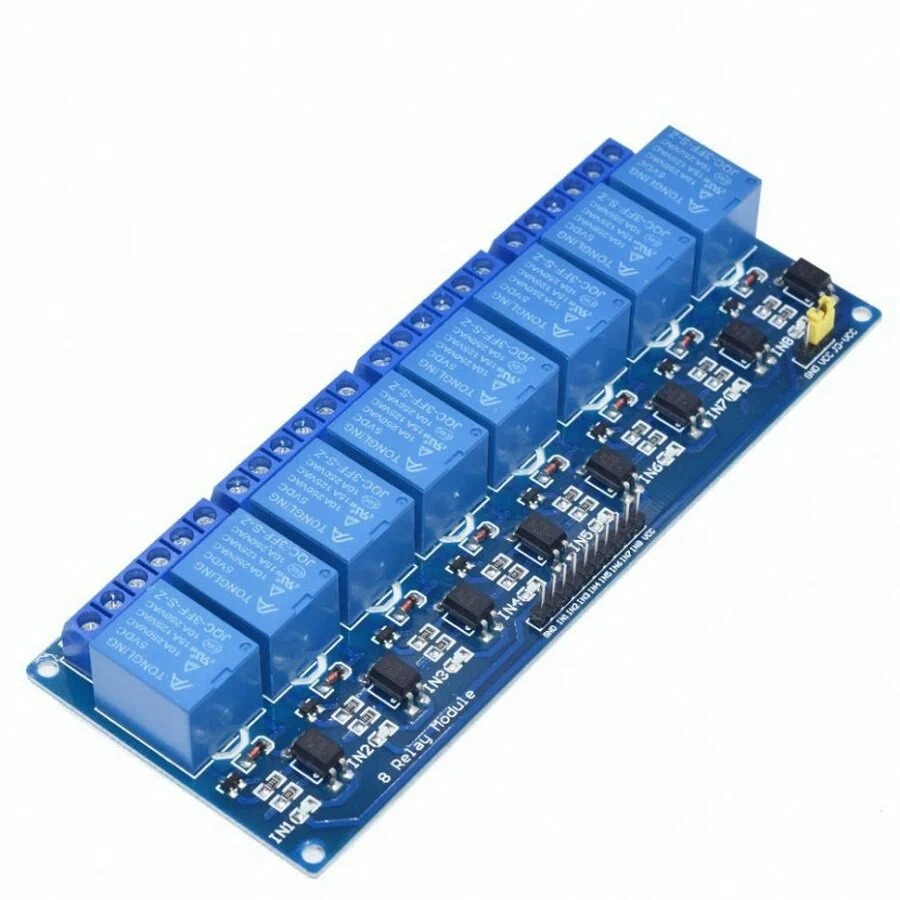

Модуль релейный 8 каналов, 10A, 5V (оптопарная развязка)
Модуль релейный 8 каналов, 10A, 5V (оптопарная развязка)
-900x900.jpg "Модуль релейный 8 каналов, 10A, 5V (оптопарная развязка)")
Релейный модуль на 8 каналов позволяет управлять высоковольтными и высокотоковыми нагрузками через низковольтный интерфейс 5 V. Каждый канал оснащён оптопарой для гальванической развязки входа и выхода, что повышает надёжность и защищает микроконтроллер от помех.
Преимущества
-
Оптопарная развязка входа — исключает взаимные помехи между каналами и микроконтроллером.
-
Высокая нагрузочная способность — каждый релейный контакт рассчитан на ток до 10 A при 250 V AC или 30 V DC.
-
Независимое управление каналами — отдельные входы IN1–IN8, активный «LOW» или «HIGH» режимы по выбору.
-
Индикаторы состояния — светодиодная индикация активации каждого реле позволяет контролировать работу в реальном времени.
-
Широкая совместимость — легко подключается к Arduino, ESP, Raspberry Pi и другим платам с 5 V логикой.
-
Количество каналов: 8 реле
-
Питание логики: 5 V DC
-
Потребляемый ток (питание модуля): ~ 150 mA при всех включённых реле
-
Тип реле: герконовые или керамические (зависит от производителя)
-
Нагрузка на канал: до 10 A при 250 V AC / 30 V DC
-
Управляющий сигнал: цифровой «LOW» или «HIGH» (по джамперам выбирается)
-
Оптопара: гальваническая развязка входа и выхода
-
Индикаторы: 8 светодиодов (по одному на канал)
-
Коннекторы: штыревые контакты для входов и винтовые клеммы для выходов
-
Размеры платы: ~ 120 × 53 × 18 мм
-
Рабочая температура: –20 … +75 °C
