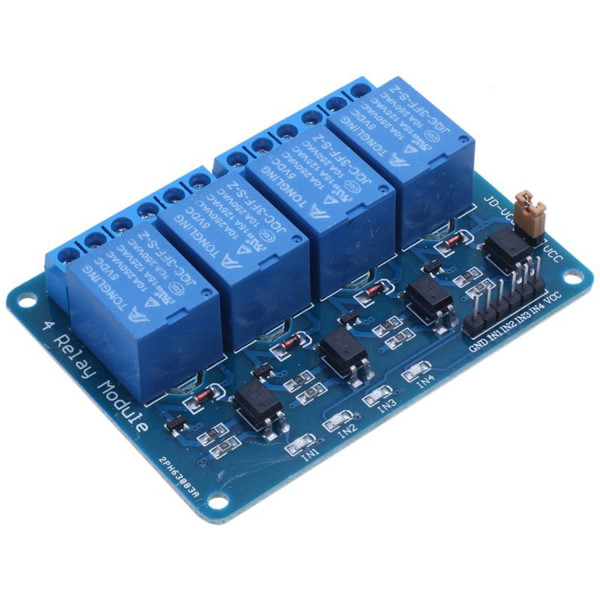

Модуль релейный 4 каналов, 10A, 5V (оптопарная развязка)
Модуль релейный 4 каналов, 10A, 5V (оптопарная развязка)
Модуль оснащён четырьмя независимыми реле, каждое рассчитано на коммутирование высоких нагрузок (до 10 A), с гальванической развязкой входа при помощи оптопар для защиты от помех и обратного воздействия на контроллер
Преимущества
-
Оптопарная развязка входов обеспечивает защиту микроконтроллера от перенапряжений и помех .
-
Надёжная коммутация: каждый канал выдерживает до 10 A при 250 V AC или 30 V DC
-
Активный "LOW" или "HIGH" уровень управления — переключается джамперами под разные платы
-
Светодиодная индикация состояния каждого реле облегчает диагностику и отладку .
-
Удобные винтовые клеммы и штырьковые разъёмы для простого подключения.
-
Подключение:
GND — соединяется с одноименным выводом управляющего устройства
VCC — напряжение питания 5V
IN1 — управляющий сигнал с контроллера (логическая 1 или 0)
IN2 — управляющий сигнал с контроллера (логическая 1 или 0)
IN3 — управляющий сигнал с контроллера (логическая 1 или 0)
IN4 — управляющий сигнал с контроллера (логическая 1 или 0)
Клеммник предназначен для подключения нагрузки, которая будет замыкаться и размыкаться.
| Текущий потребляемый ток |
≈ 15–20 mA на канал (вход драйвера) |
| Пиковая нагрузка на канал |
До 10 A (250 V AC, 30 V DC) |
| Оптопарный ввод |
Есть, для каждой линии |
| Управление |
LOW или HIGH триггер по джамперам |
| Контакты |
NO, NC, COM — винтовые клеммы |
| Светодиодная индикация |
4 LED (по одному на канал) |
| Габариты платы |
≈ 73 × 54 × 19 мм |
| Монтаж |
Отверстия 3,1 мм для крепления |
