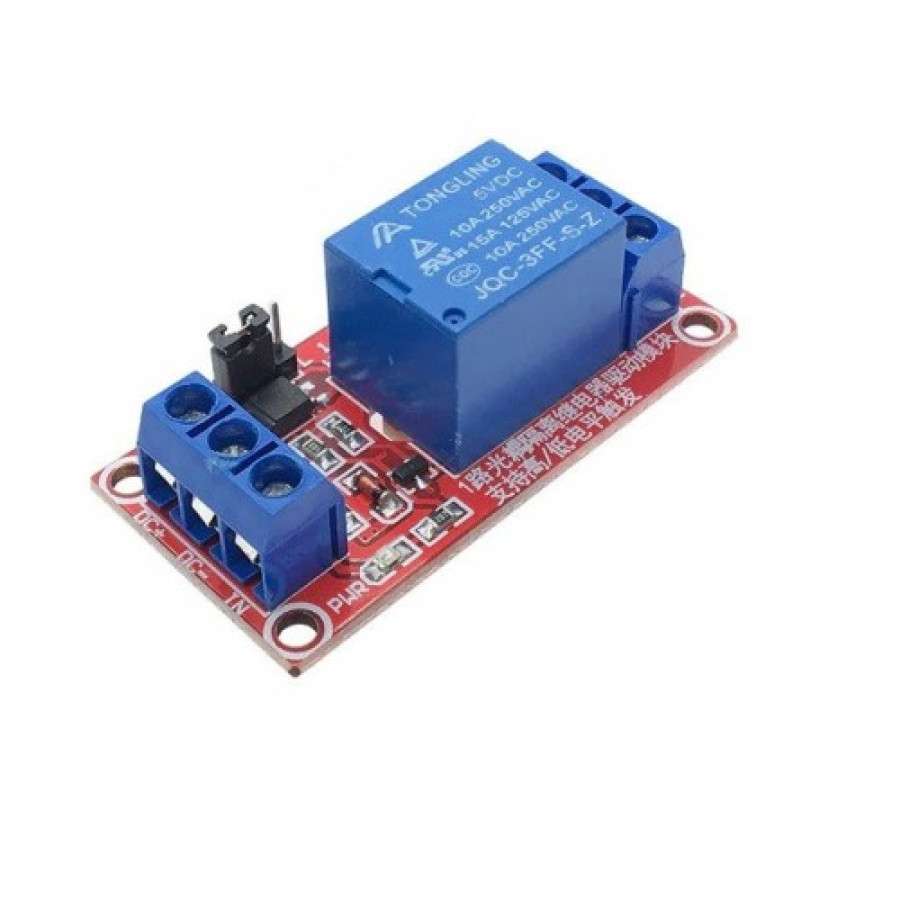

Модуль реле предназначен для гальванической развязки и коммутации силовой нагрузки до 10а 250в.

Для использования релейного модуля к нему, сначала, нужно подключить к контактам, обозначенным на копусе модуля, VCC и GND напряжение питания 12В постоянного тока. После чего на корпусе модуля начнет гореть красный светодиод (индикатор питания). Затем к клеммам зажимам реле нужно подключить коммутируемую цепь. Обозначение контактов реле, подписано на корпусе модуля китайскими кандзи. Если положить модуль так чтобы колодка питания была справа, а колодка реле слева, то обозначение контактов реле сверху вниз будет: NO (нормально открытый), COM (общий), NC (нормально закрытый). Затем к управляющему выводу релейного модуля, обозначенному IN, нужно подключить управляющий сигнал значением 5В постоянного тока от микроконтроллера, компьютера или другого управляющого устройства и приступать к работе. Без воздействия управляющего сигнала реле будет находится в нормально закрытом состоянии (замкнуты NC-COM). При подаче управляющего сигнала реле переходит нормально открытое состояние (замкнуты NO-COM) и начинает гореть зеленый светодиод (индикатор работы реле). Реле будет находится в нормально открытом состоянии до тех пор пока подается управляющий сигнал. Таким образом, с помощью модуля можно выполнять задачи на замыкание цепи при подаче управляющего сигнала, так и на розмыкание цепи, а также обе задачи. Логическая и силовая часть модуля не имеют оптической розвязки. Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства. Релейный модуль имеет две колодки контактов – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:

• для подключения релейного модуля к управляющему устройству используется 3-пиновый разъем. Контакты GND и VCC для подключения +12В, вывод IN для подключения управляющего сигнала;
• для подключения управляемых приборов к реле на плате присутствует 3 клеммы зажима. Обозначение контактов NO, COM, NC.

Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Напряжение питания 12В.
