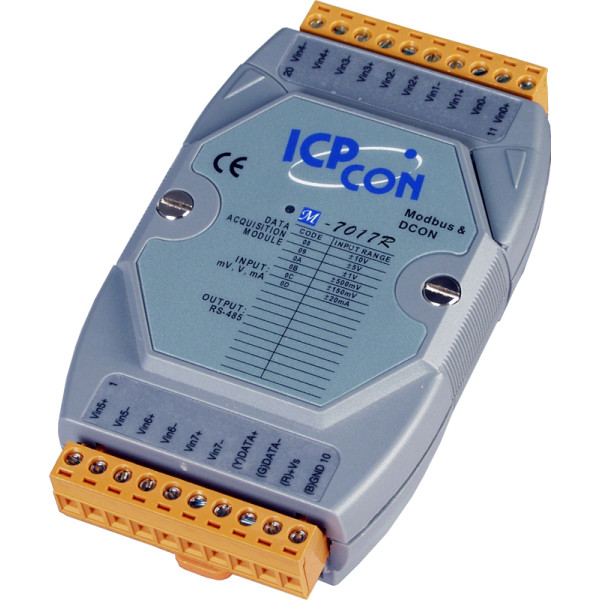

Модуль M-7017R-G CR
Модуль M-7017R-G CR
Модуль ICP DAS M-7017R-G CR — это высокоэффективное и многофункциональное решение для сбора аналоговых данных и управления дискретными нагрузками в промышленных системах автоматизации. Он оснащен 8 каналами дифференциального или 16 каналами несимметричного 16-битного аналогового ввода (AI), что обеспечивает высокую точность измерения различных аналоговых сигналов, таких как напряжение, ток, а также прямое подключение термопар. Дополнительно модуль интегрирует 2 канала изолированного релейного вывода (Relay Output), позволяя управлять исполнительными механизмами или сигнализацией.
Ключевой особенностью M-7017R-G CR является его повышенная устойчивость к агрессивным средам, благодаря суффиксу "CR" (Conformal Coating Ready). Это означает, что плата модуля спроектирована с учетом возможности нанесения специального защитного лакового покрытия, которое обеспечивает надежную защиту электроники от влаги, пыли, химических веществ, соляного тумана и экстремальных температурных перепадов, значительно увеличивая срок службы в жестких условиях эксплуатации. Модуль обладает высоким уровнем изоляции: 3000 В постоянного тока между входами/выходами и внутренней логикой, а также защитой от электростатического разряда (ESD) до ±4 кВ. Он поддерживает широко используемые промышленные протоколы связи Modbus RTU и DCON по интерфейсу RS-485, что упрощает интеграцию в существующие АСУ ТП. Серый цвет корпуса ("G") соответствует стандартной цветовой схеме ICP DAS.
M-7017R-G CR идеально подходит для задач мониторинга температуры, давления, влажности, а также для управления насосами, вентиляторами и другими устройствами в системах климат-контроля, автоматизации технологических процессов и удаленного сбора данных.
-
Тип модуля: Модуль аналогового ввода (AI) с релейными выходами (DO)
-
Количество каналов аналогового ввода (AI): 8 дифференциальных или 16 несимметричных
-
Разрядность АЦП: 16 бит
-
Количество каналов релейного вывода (DO): 2 канала типа "Form A" (SPST)
-
Тип термопар: J, K, T, E, R, S, B, N (программно выбираемые)
-
Изоляция:
-
Между полем и логикой: 3000 В постоянного тока (3kVDC)
-
Межканальная изоляция: Отсутствует (каналы не изолированы друг от друга)
-
-
Защита от ЭСР (ESD): ±4 кВ для каждого терминала (соответствие IEC 61000-4-2)
-
Особенность "CR": Совместимость с конформным покрытием (Conformal Coating Ready) для защиты от агрессивных сред (само покрытие не нанесено с завода, но плата подготовлена для него).
-
Цвет корпуса: Серый ("G")
-
Интерфейс связи: RS-485
-
Поддерживаемые протоколы: Modbus RTU, DCON (программно выбираемые)
-
Скорость передачи данных (Baud Rate): 1200 ~ 115200 бит/с
-
Формат данных: N,8,1; N,8,2; E,8,1; O,8,1
-
Встроенный датчик температуры холодного спая (CJC): Автоматическая компенсация для термопар
Диапазоны аналогового ввода (программно выбираемые):
-
Напряжение:
-
±1 В, ±2.5 В, ±5 В, ±10 В
-
0 ~ 20 мВ, 0 ~ 50 мВ, 0 ~ 100 мВ, 0 ~ 500 мВ
-
0 ~ 1 В, 0 ~ 2.5 В, 0 ~ 5 В, 0 ~ 10 В
-
-
Ток: ±20 мА (с внешним шунтом 125 Ом)
-
Термопары: Все стандартные типы (J, K, T, E, R, S, B, N)
Характеристики релейного вывода (DO):
-
Максимальный коммутируемый ток: 0.5 А при 125 В переменного тока (AC) / 1 А при 30 В постоянного тока (DC)
-
Тип реле: Электромеханическое
-
Долговечность:
-
Электрическая: 5 x 10^5 операций (при номинальной нагрузке)
-
Механическая: 5 x 10^7 операций
-
Общие характеристики:
-
Напряжение питания: +10 ~ +30 В постоянного тока
-
Потребляемая мощность: 1.5 Вт (макс.)
-
Защита: Защита от неверной полярности питания, сторожевой таймер (Watchdog)
-
Индикация: 1 светодиод (питание/связь), 2 светодиода (состояние реле)
-
Рабочая температура: от -25°C до +75°C
-
Температура хранения: от -40°C до +85°C
-
Рабочая влажность: 10 ~ 95% относительной влажности, без образования конденсата
-
Габариты (ДхШхВ): 123 x 72 x 35 мм (приблизительно)
-
Монтаж: На DIN-рейку
