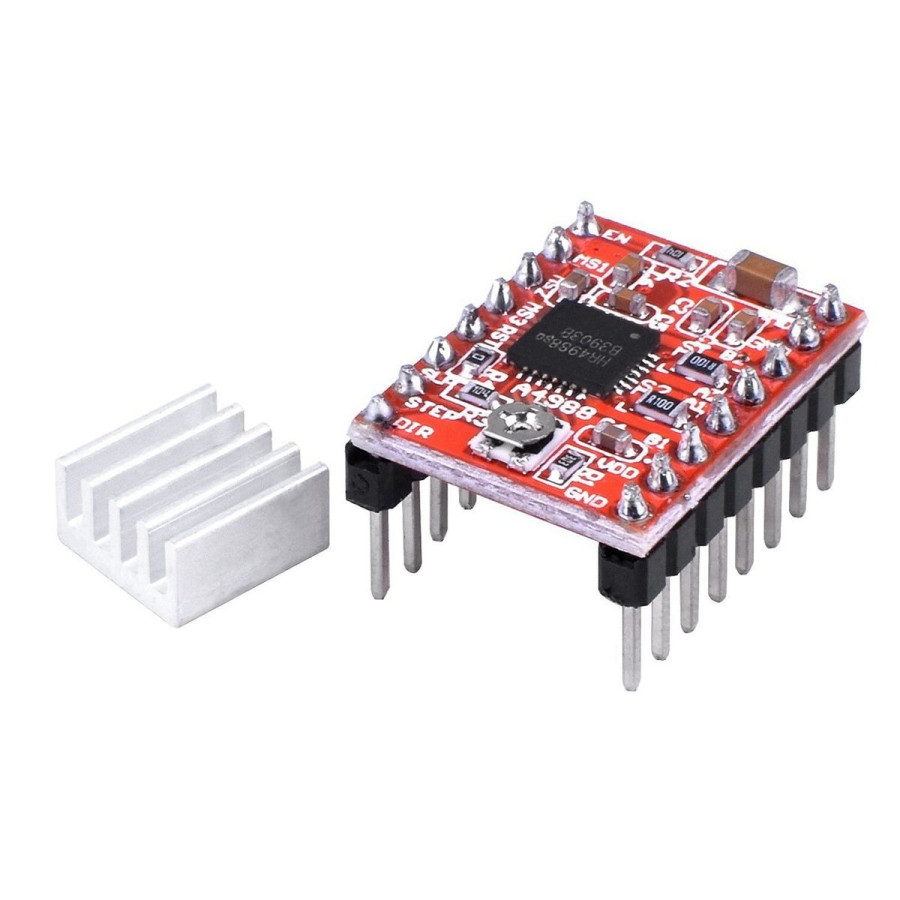

Модуль драйвера шагового двигателя A4988 с радиатором Arduino
Модуль драйвера шагового двигателя A4988 с радиатором Arduino
A4988 Stepper Motor Driver Module with Heat Sink
Компактный модуль на базе микросхемы A4988, мощность до 2 A на обмотку (при наличии охлаждения), рабочее напряжение 8–35 V, логика 3–5.5 V. Поддерживает пять режимов микрошагов — от полного до 1/16, имеется токовая регулировка подстроечным потенциометром, а также защита от перегрева, короткого замыкания и недостаточного напряжения .
Преимущества
-
Прямое управление шагами и направлением — всего два сигнала STEP и DIR.
-
Точная адаптация тока — подстройка через потенциометр позволяет настроить под нужный мотор .
-
5 режимов микрошагов — это уменьшает вибрацию и делает движение шагов плавным .
-
Надежная защита — встроенные механизмы защищают модуль от перегрузки и перегрева .
-
Высокая нагрузочная способность — до 2 A при наличии радиатора, типичный ток без охлаждения — 1 A .
-
Совместим с популярными платами — идеально подходит для Arduino, ESP и 3D-принтеров (RAMPS, Ultimaker и др.) .
|
|
- до 2 A при хорошем охлаждении; ~1 A без радиатора
|
|
|
- full, ½, ¼, ⅛, 1/16 – переключаются MS1–MS3
|
|
|
- Встроенный trimmer для настройки Vref
|
|
|
- При перегреве, коротком/перекрёстном токе, UVLO
|
|
|
- Примерно 20×15 мм, вес ~2–3 г
|
|
|
- Высокоплотный алюминиевый (~9 мм) для эффективного охлаждения
|
