Миниатюрный инфракрасный PIR‑датчик HC‑SR505 – компактный, надёжный и готовый к встраиванию в проекты «умного дома» и автоматизации. Такой датчик реже используется там, где нужны аккуратные размеры, но высокая чувствительность — например, в LED‑светильниках, системах безопасности и автономных устройствах.

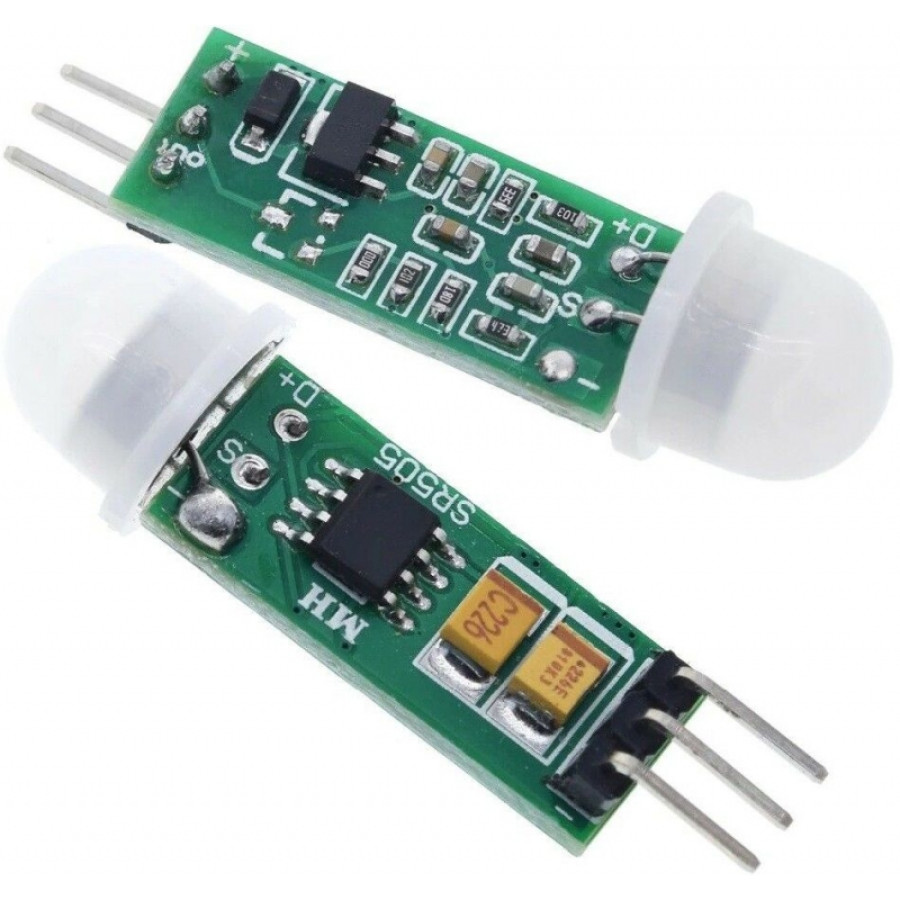

На плате установлена линза Френеля диаметром 10 мм, усиливающая чувствительность модуля. HC‑SR505 работает по пассивному принципу — реагирует на инфракрасное излучение от тёплых объектов (человек, животное) и держит сигнал логической «1» (≈ 3.3 В) около 8 секунд, даже после того, как объект покинул зону обнаружения .

Диапазон питания — от 4.5 до 20 В, что обеспечивает гибкость применения даже в нестандартных схемах . Угол обзора — порядка 80–100°, дальность обнаружения — до 3 м, температура работы — от –20 до +80 °C .

Преимущества товара

• Миниатюрный и бескорпусной — легко скрыть в конструкции устройства или панели.

• Пассивный PIR‑принцип — не требует излучения, работает тихо и энергосберегающе.

• Широкий диапазон питания 4.5–20 В — вписывается в большинство систем.

• Низкое энергопотребление в спящем режиме (< 60 μА) — рациональный выбор для автономных устройств .

• Задержка сигнала ~8 сек, даже после ухода объекта, упрощает логику управления.

• Совместимость с Arduino, ESP, платами на MCU — требуется только три контакта (+, –, OUT).

• Агрегатная устойчивость к внешним условиям от –20 до +80 °C — подходит для большинства сред.

• Выходной сигнал 3.3 В TTL — безопасен и универсален при чтении цифровых входов.
