Микросхема TDA2030A — это популярный монолитный интегральный усилитель мощности звуковой частоты (УМЗЧ) класса AB, разработанный для использования в широком спектре аудиоприложений. Она широко известна своей надежностью, простотой в использовании и способностью выдавать достаточную мощность при относительно низких искажениях.

Индекс "A" в названии (TDA2030A в отличие от TDA2030) указывает на улучшенную версию, которая может работать с более высокими напряжениями питания и, соответственно, выдавать большую выходную мощность (до 18 Вт на 4 Ом нагрузке при соответствующем напряжении питания).

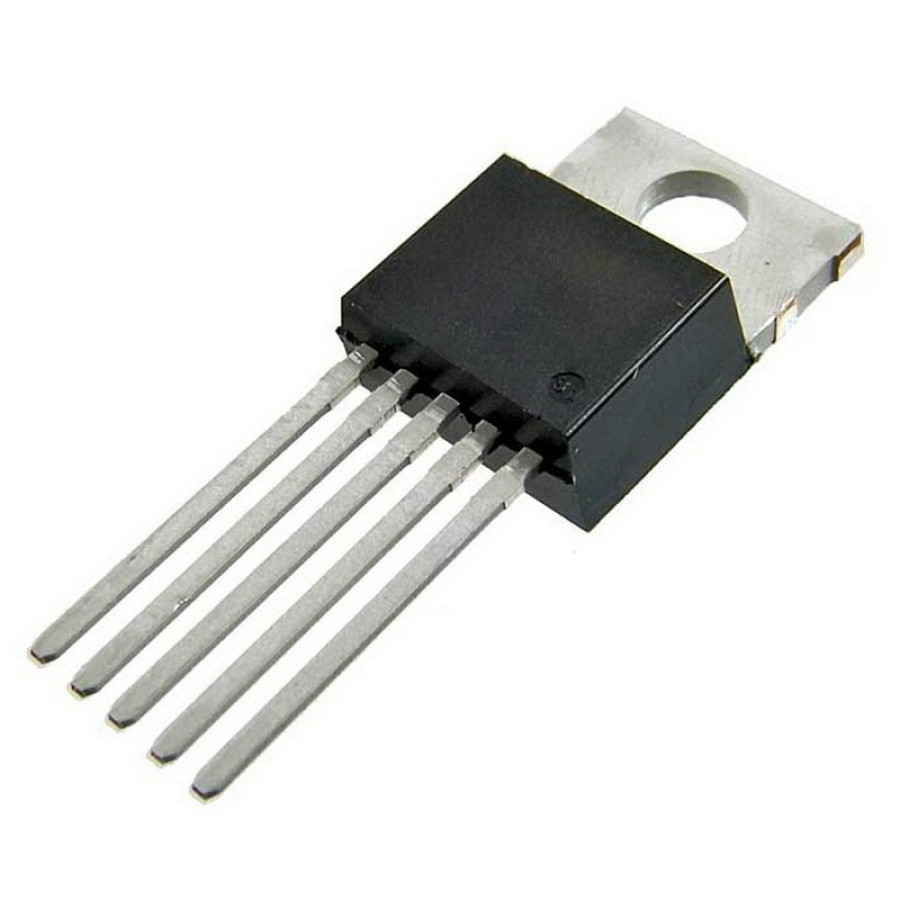

Микросхема выпускается в корпусе TO-220-5 (Pentawatt®), который является стандартным для мощных компонентов и обеспечивает эффективное рассеивание тепла, что критично для усилителей. Пять выводов делают подключение простым и понятным.

Основные особенности TDA2030A:

• Высокая выходная мощность: До 18 Вт (при RL​=4Ω,VS​=±19 В) или до 12 Вт (при RL​=8Ω,VS​=±19 В).

• Широкий диапазон напряжения питания: От ±6 В до ±22 В (общее до 44 В для нерегулируемых источников), что позволяет использовать её в различных схемах.

• Низкий уровень гармонических и кроссоверных искажений: Обеспечивает чистое и качественное звучание.

• Минимальное количество внешних компонентов: Упрощает схемотехнику, снижает затраты на BOM (Bill of Materials) и площадь печатной платы.

• Встроенные защитные функции: Значительно повышают надёжность микросхемы и предотвращают её выход из строя:

  • Защита от короткого замыкания: Между всеми выводами и землей/питанием.

  • Система автоматического ограничения рассеиваемой мощности: Поддерживает рабочую точку выходных транзисторов в безопасной области.

  • Тепловая защита (Thermal Shutdown): Отключение при перегреве.

TDA2030A широко используется в домашних аудиосистемах, компьютерных колонках, сабвуферах, а также в DIY-проектах благодаря своей доступности, простоте реализации и хорошему соотношению цена/производительность.
