MP3378E — это высокоэффективный четырехканальный (4-String) контроллер WLED-подсветки (White LED, белые светодиоды) со встроенным высокоэффективным понижающим преобразователем (Buck Converter), разработанный компанией Monolithic Power Systems (MPS). Эта микросхема представляет собой комплексное решение "один-чип" для управления подсветкой жидкокристаллических дисплеев (LCD), в первую очередь, в мониторах и телевизорах, а также в других устройствах, где требуется мощная и регулируемая LED-подсветка.

Основные функции MP3378E:

• WLED Controller: Управляет четырьмя независимыми токовыми каналами для светодиодных линеек. Максимальный ток на одну LED-линейку обычно составляет до 350 мА, что позволяет использовать его с мощными светодиодами. Высокая точность согласования тока (обычно 2.5%) обеспечивает равномерную яркость подсветки. Поддерживает режимы ШИМ (PWM) и аналогового диммирования для регулировки яркости.

• High-Efficiency Buck Converter: Встроенный понижающий преобразователь используется для формирования внутреннего напряжения шины или дежурного питания. Это позволяет MP3378E работать от входного напряжения до 24 В, что характерно для многих систем подсветки.

Ключевые преимущества MP3378E включают:

• Высокая интеграция: Объединение контроллера WLED и понижающего преобразователя в одной микросхеме значительно упрощает схемотехнику, сокращает количество внешних компонентов, уменьшает размер платы и снижает общую стоимость решения.

• Эффективность: Высокая эффективность преобразователей снижает потери энергии и нагрев.

• Комплексная защита: Микросхема оснащена широким набором встроенных защит, что делает её очень надежной:

  • Защита от обрыва и короткого замыкания светодиодов (LED Open and Short Protection).

  • Программируемая защита от перенапряжения (Programmable Over-Voltage Protection, OVP).

  • Восстанавливаемая тепловая защита (Recoverable Thermal Shutdown Protection, OTP).

  • Защита от перегрузки по току (Over-Current Protection, OCP).

  • Защита от короткого замыкания индуктора/диода преобразователя.

  • Защита от пониженного напряжения питания (UVP - Under Voltage Protection).

• Программируемая частота переключения: Позволяет оптимизировать работу под конкретные требования приложения.

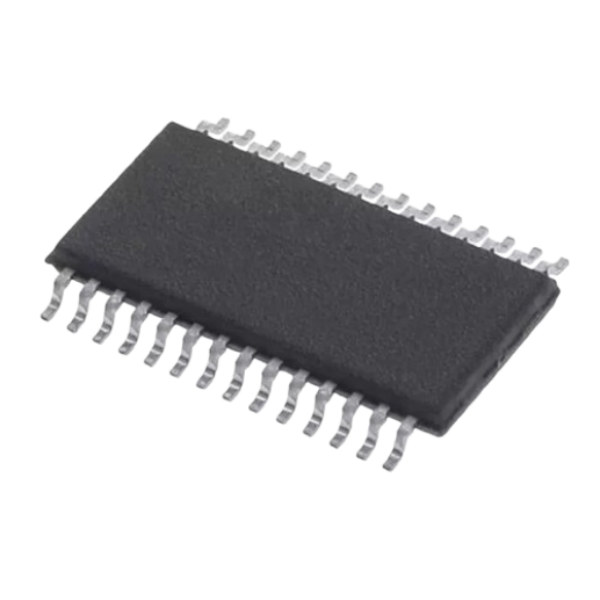

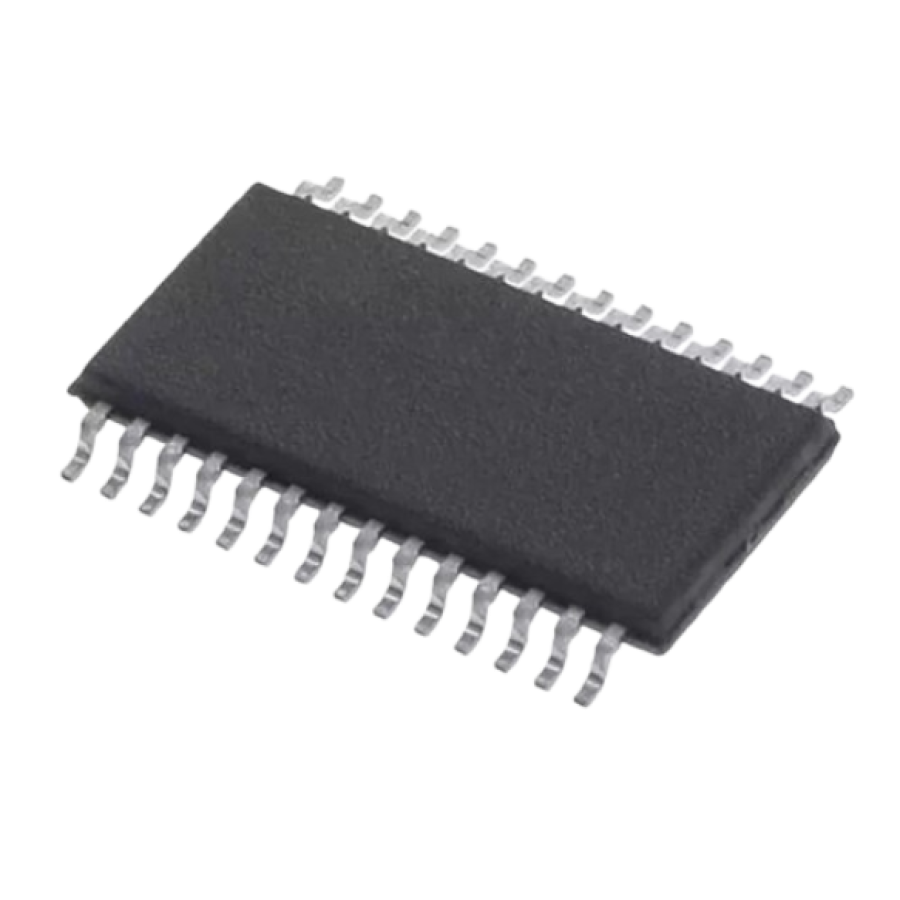

Корпус SOP-28 (Small Outline Package) является компактным корпусом для поверхностного монтажа (SMD/SMT), что соответствует требованиям современных компактных электронных устройств. Важно отметить, что в некоторых источниках указывается корпус TSSOP-28 EP (Enhanced Power), что означает TSSOP с дополнительной открытой площадкой для лучшего отвода тепла. Для точной информации всегда следует сверяться с официальным даташитом.

Маркировка "(G483903.8)" обычно является внутренним кодом партии, производственной информации или номером сборки и не относится к функциональным характеристикам самой микросхемы.
