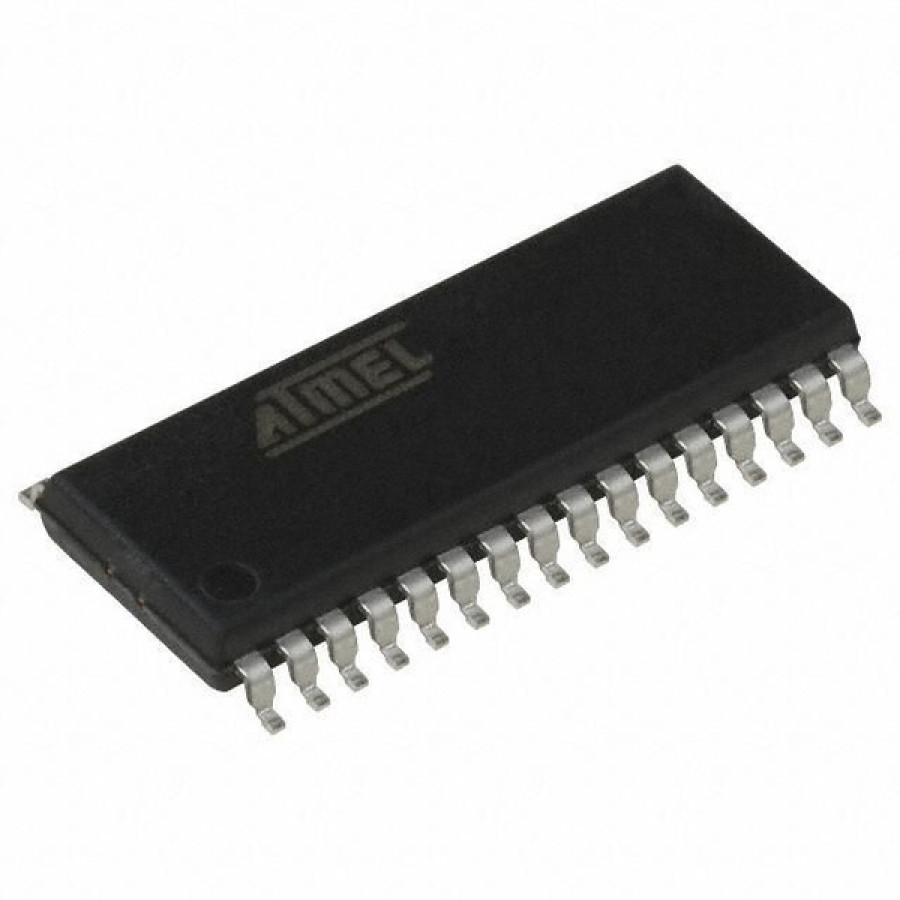

Микросхема AT90PWM3-16SQ, корпус SO-32, 1шт
Микросхема AT90PWM3-16SQ, корпус SO-32, 1шт
Артикул: #AT90PWM3-16SQ
Товар в наличии
Микроконтроллер AT90PWM3-16SQ от Atmel/Microchip — это энергоэффективное 8-битное устройство на базе архитектуры AVR с 8 КБ Flash памяти, 512 Б EEPROM и 512 Б SRAM. Оснащён тремя высокоскоростными контроллерами Power Stage Controller (PSC) с гибкой генерацией PWM, 10-битными АЦП (11 каналов) и DAC, интерфейсами USART/SPI, таймерами, компараторами и внутренним генератором. Поддерживает напряжение питания от 2,7 В до 5,5 В и работает в широком температурном диапазоне –40 °C…+105 °C .
Важно: эта модель снята с производства и признана устаревшей .
2. Ключевые характеристики
| Параметр | Значение |
|---|---|
| Архитектура | AVR, 8-бит RISC, до ≈1 MIPS/МГц |
| Память | Flash 8 КБ (встроенная, програм. в системе), EEPROM 512 Б, SRAM 512 Б |
| PSC (Power Stage Controllers) | 3 × 12-бит с расширенным разрешением, гибкие PWM, регулируемое мёртвое время, синхронное обновление, автопауза |
| АЦП | 10-бит, до 11 одиночных каналов и 2 дифференциальных, программируемое усиление |
| ЦАП | 10-бит DAC |
| Интерфейсы | USART (в том числе режим DALI), SPI, WDT, компараторы, 4 внешних прерывания, debugWIRE |
| Тактовый генератор | Внутренний RC-осциллятор 8 МГц, PLL до 16/32/64 МГц |
| Питание | 2,7 В – 5,5 В |
| Температурный диапазон | –40 °C … +105 °C |
| Корпус | SO-32 (SMD), ширина ≈ 7,5 мм |
| Статус продукта | Устаревший (Obsolete), замену стоит выбирать при проектировании |
