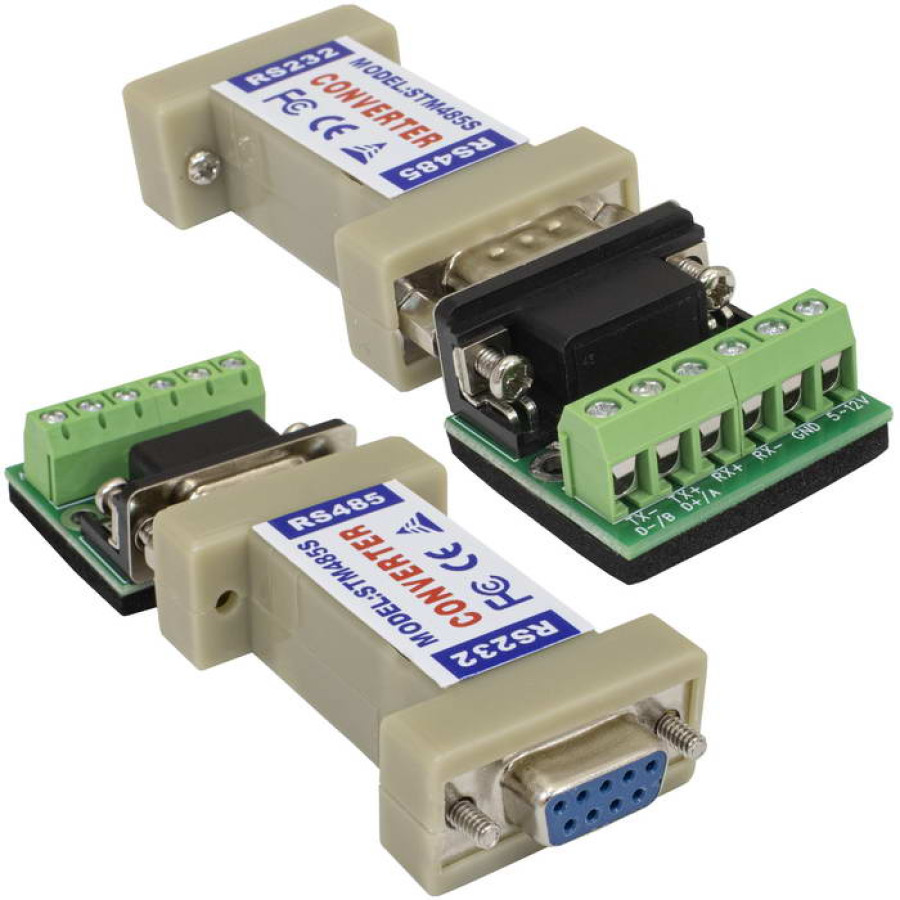

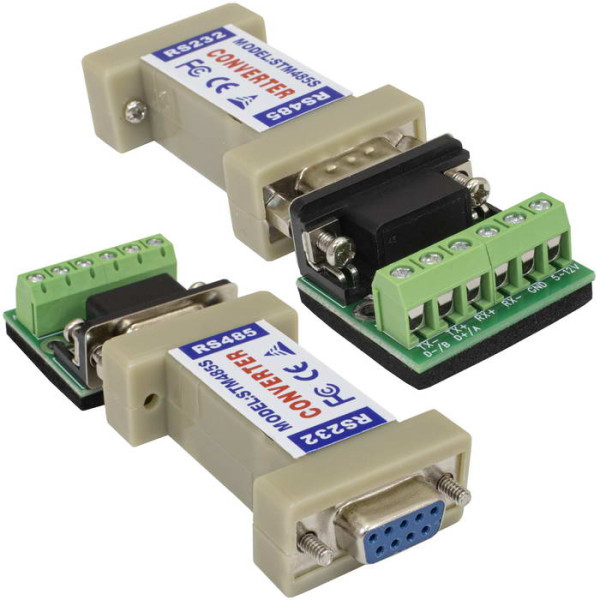

Электронный модуль (ARDUINO) RS-232 to RS-485 C
Электронный модуль (ARDUINO) RS-232 to RS-485 C
Артикул: #RS-232 to RS-485 C
Товар в наличии
Электронный модуль «Arduino RS-232 ↔ RS-485 C» – это готовая плата преобразования интерфейсов, позволяющая подключать контроллеры/датчики с RS-485 к ПК, которое имеет только классический COM-порт (RS-232) или USB-RS-232 переходник.
Плата построена на базе двух ключевых микросхем:
-
MAX232 – преобразует уровни ±12 В RS-232 в 0/5 В TTL.
-
MAX485 – формирует дифференциальный сигнал RS-485 и управляет направлением передачи (DE/RE).
Поддерживает полудуплексный обмен 300…115 200 бод до 1,2 км по витой паре и до 15 м по RS-232. Питание 5 В (можно брать из USB-RS-232 или отдельного БП).
Ключевые параметры
Copy
| Параметр | Значение |
|---|---|
| Интерфейс «PC» | RS-232 (DB9-F) |
| Интерфейс «линия» | RS-485 (A, B, GND) |
| Скорость | 300–115 200 бод |
| Дальность | RS-485 – 1200 м, RS-232 – 15 м |
| Напряжение питания | 5 В ±5 %, 50 мА |
| Защита | TVS 600 В, самовосстанавливающийся предохранитель |
| Клеммы | винтовые, под провод 0,5–2,5 мм² |
| Режим | полудуплекс, управление направлением автоматическое |
| Индикация | PWR (красный), TXD (зелёный), RXD (синий) |
| Корпус | пластик, DIN-рельсовый или открытый монтаж 91 × 58 × 23 мм |
| Температура | –25 °C…+70 °C |
| Сертификаты | CE, RoHS |
