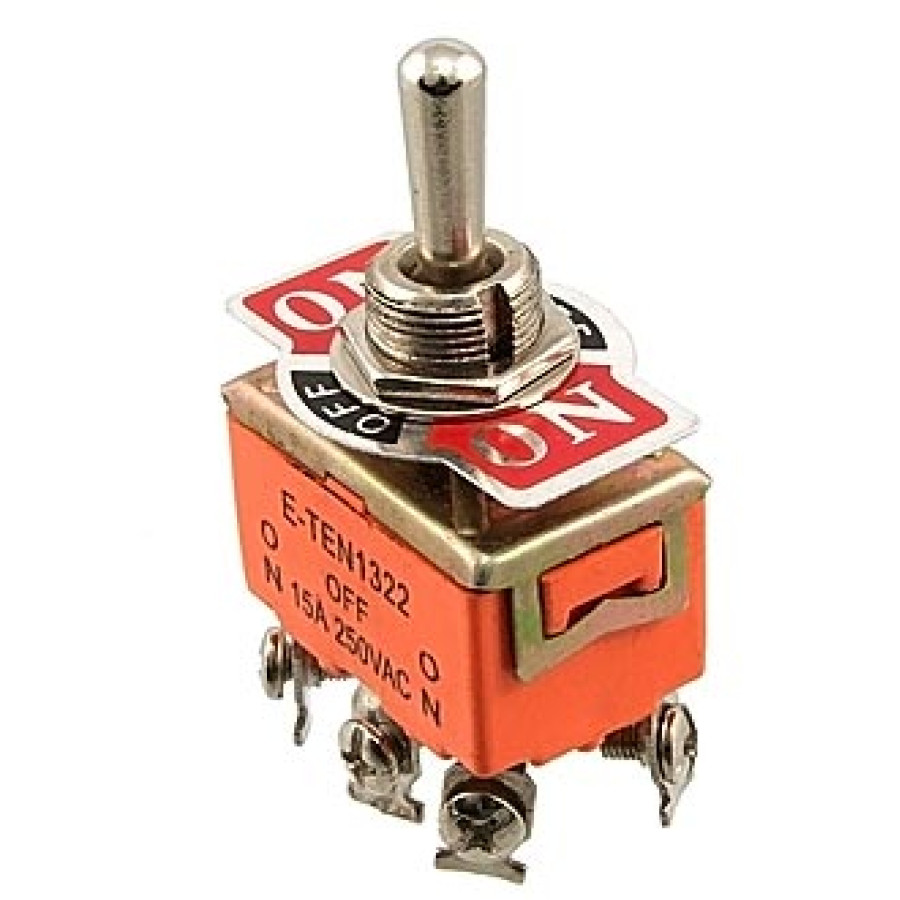

Тумблер E-TEN 1322 on-off-on — двухполюсный (DPDT) переключатель трёх позиций ON-OFF-ON с механической фиксацией каждого положения. Предназначен для коммутации цепей питания и управления 250 В AC и обеспечивает ток до 15 А (кратковременно) или 10 А постоянной нагрузки. Устанавливается в отверстие Ø12,2 мм панели и фиксируется контурной гайкой. Корпус и рычаг из ударопрочного термопласта, клеммы под винт.

Ключевые характеристики

• Схема переключения: ON-OFF-ON, DPDT (2 × 3 контакта)

• Номинальное напряжение: 250 В AC

• Номинальный ток: 10 А (15 А кратковременно)

• Количество контактов: 6 (2 группы по 3)

• Сопротивление контактов: ≤ 50 мΩ

• Сопротивление изоляции: ≥ 1000 МΩ (500 В DC)

• Диэлектрическая прочность: 1500 В (50 Гц, 1 мин)

• Диапазон температур: –25 °C…+85 °C

• Установочное отверстие: Ø12,2 мм

• Габариты (В×Ш×Г): 33 × 20 × 58,5 мм

• Вес: ≈ 32 г

• Степень защиты: IP20 (открытый монтаж)

• Стандарты: CE, RoHS, IEC 61058-1
