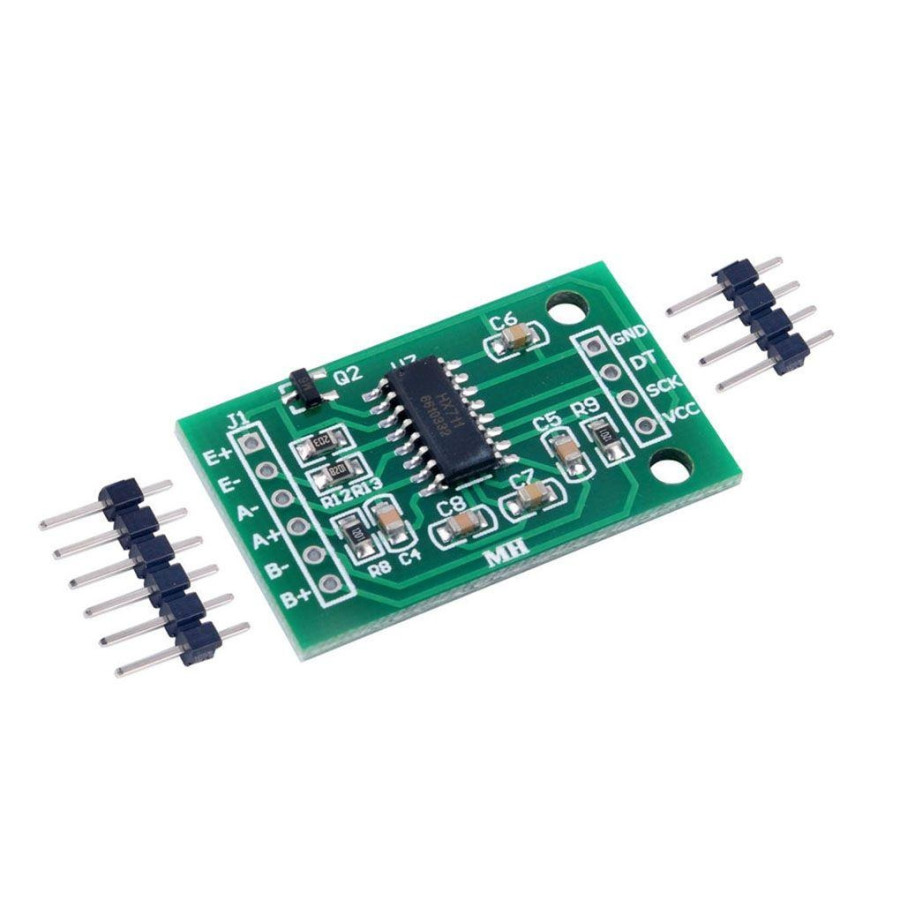

Двухканальный 24-битный АЦП HX711 — это прецизионный преобразователь для высокоточных измерений веса в промышленных и бытовых весах. Специализируется на работе с тензометрическими мостовыми датчиками (load cells), преобразуя их аналоговый сигнал в цифровые данные с разрешением 24 бита и частотой дискретизации до 80 Гц. Его уникальная архитектура включает:

• Два независимых канала с программируемым усилением (PGA 128x/64x) для подключения до 4 тензодатчиков

• Встроенный термокомпенсатор и фильтр нижних частот, подавляющий 50/60 Гц помехи от сети

• Цифровой интерфейс с протоколом, эмулирующим SPI (SCK, DT) для простой интеграции

Принцип работы основан на дельта-сигма модуляции — технология, обеспечивающая точность ±0.01% при измерении нагрузок от 100 г до 5 тонн. Микросхема автоматически компенсирует температурный дрейф и длину проводов датчиков, что критически важно для фасовочных линий, лабораторных весов и логистических платформ. Корпус SOP-16 с защитой от ESD до 8 кВ гарантирует стабильность в условиях производственных вибраций.

Преимущества товара

• Эталонная точность: 24-битное разрешение = 16 777 216 дискрет (в 256 раз точнее 16-битных АЦП) .

• Автоматическая калибровка: Встроенные алгоритмы компенсируют смещение нуля и термоудар .

• Гибкость конфигурации: Выбор усиления 128x (канал A) или 64x (канал B) под датчики 1-10 мВ/В .

• Энергоэффективность: Ток потребления ≤1.5 мА в активном режиме + автоматический сон при бездействии .

• Упрощенное подключение: Всего 4 провода (VCC, GND, SCK, DT) к Arduino/Raspberry Pi .

• Библиотеки Arduino:

  • HX711_ADC — поддержка медианных фильтров и калибровки

  • QHX711 — оптимизация для ESP32

• Типовая схема подключения:

  HX711 <--> Тензодатчик (E+, E-, A+, A-)
  HX711 <--> Arduino:
       VCC → 5V
       GND → GND
       DT → D2
       SCK → D3

• Калибровка: Требует начальной процедуры с эталонным весом для расчета коэффициента scale.
