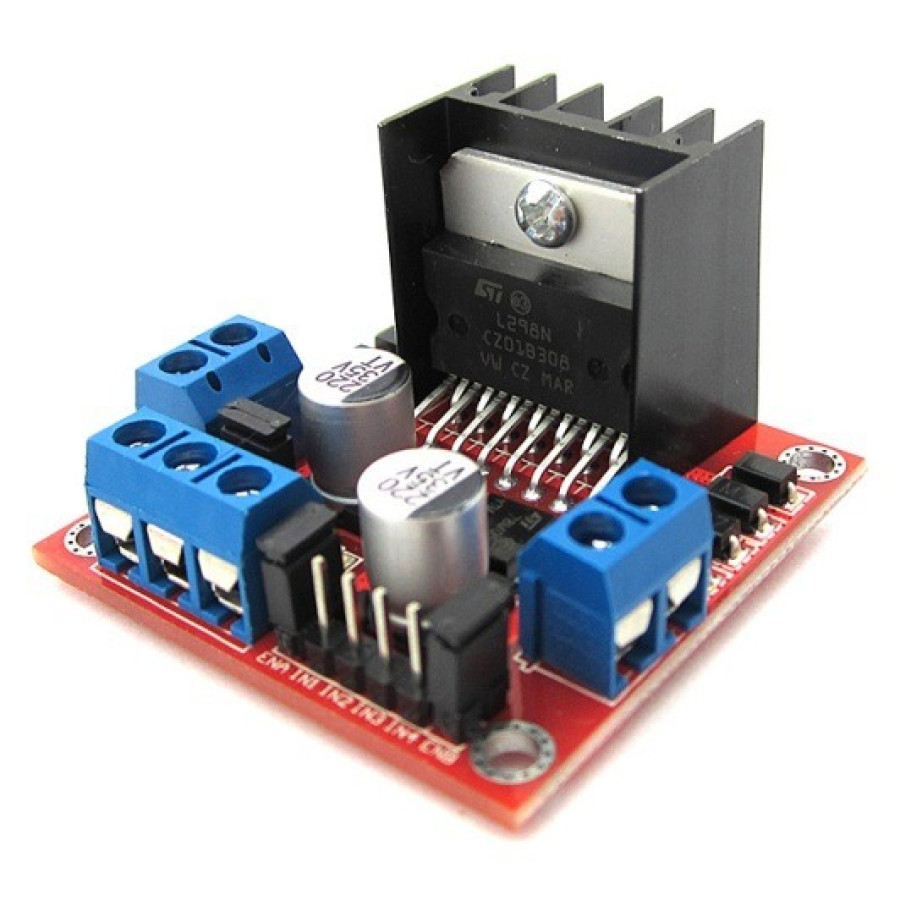

Модуль L298N — это двухканальный драйвер моторов постоянного тока и шаговых двигателей, основанный на микросхеме L298N с двумя H‑мостами, встроенным стабилизатором 5 В (78M05), клеммами для питания и управления, а также логическими входами для подключения к микроконтроллерам типа Arduino.

• OUT1 и OUT2 – разъёмы для подключения первого щёточного двигателя или  первой обмотки шагового двигателя;
• OUT3 и OUT4 – разъёмы для подключения второго щёточного двигателя или  второй обмотки шагового двигателя;
• VSS – вход для питания двигателей (максимальный уровень +35V);
• GND – общий провод (не забываем соединить с аналогичным входом Arduino!!!);
• Vs – вход для питания логики +5V. Через него непосредственно запитывается сама микросхема L298N. Есть ещё второй способ питания, при котором 5V для L298N берётся от встроенного в модуль стабилизатора напряжения. В таком случае на разъём подаётся только питание для двигателей (Vss), контакт Vs остаётся не подключенным, а на плате устанавливается перемычка питания от стабилизатора, который ограничит питающее моторы напряжение до приемлемых 5V.
• IN1, IN2 – контакты управления первым щёточным двигателем или первой обмоткой шагового двигателя.
• IN3, IN4 – контакты управления вторым щёточным двигателем или второй обмоткой шагового двигателя.
• ENA, ENB –  контакты для активации/деактивации первого и второго двигателей или соответствующих обмоток ШД. Подача логической единицы на эти контакты разрешает вращение двигателей, а логический ноль – запрещает. Для изменения скорости вращения щёточных моторов на эти контакты подаётся ШИМ-сигнал. Для работы с шаговым двигателям, как правило, на эти контакты ставят перемычки, обеспечивающие постоянную подтяжку к +5V.
