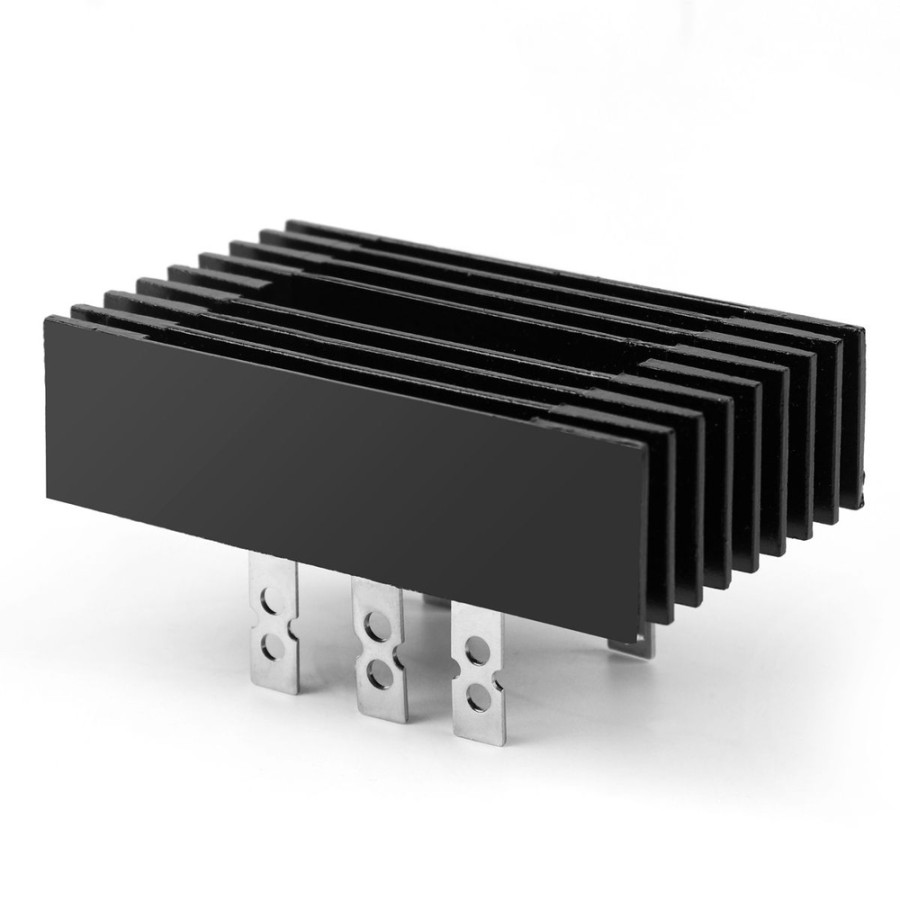

SQL60A-16 — это трёхфазный диодный мост 60 А / 1600 В в прочном алюминиевом корпусе 60 × 100 мм.
Шестидиодная схема «звезда-Ларионова» обеспечивает полное двухполупериодное выпрямление переменного тока и выдерживает пиковые импульсные токи до 600 А (10 мс).
Максимальное рабочее напряжение 1600 В и температурный диапазон –40…+150 °C делают модуль универсальным для сварочных источников, преобразователей частоты, зарядных станций для электромобилей, солнечных и промышленных инверторов.
Корпус оснащён болтовыми клеммами M6 и отверстием под винт M4 для крепления к радиатору; электрическая изоляция 2500 В RMS.
Сертификат RoHS, вес ≈ 315 г, поставляется поштучно и доступен по всей России .

Ключевые характеристики

• Тип: трёхфазный диодный мост (6 диодов, схема «звезда-Ларионова»)

• Повторяющееся обратное напряжение (V<sub>): 1600 В

• Средний прямой ток (I<sub>): 60 А (Tc = 100 °C)

• Пиковый импульсный ток (I<sub>): 600 А (10 мс)

• Прямое падение напряжения (V<sub>): ≤ 1,6 В (на диод, 25 °C)

• Обратный ток (I<sub>): ≤ 5 мА (25 °C)

• Корпус: алюминиевый, 60 × 100 × 30 мм, болтовые клеммы M6

• Изоляция корпуса: 2500 V<sub> к базовой плите

• Диапазон температур: –40 °C…+150 °C (T<sub>)

• Сертификаты: RoHS, UL 94V-0

• Применение: сварочники, инверторы, зарядные станции, преобразователи частоты, солнечные системы
