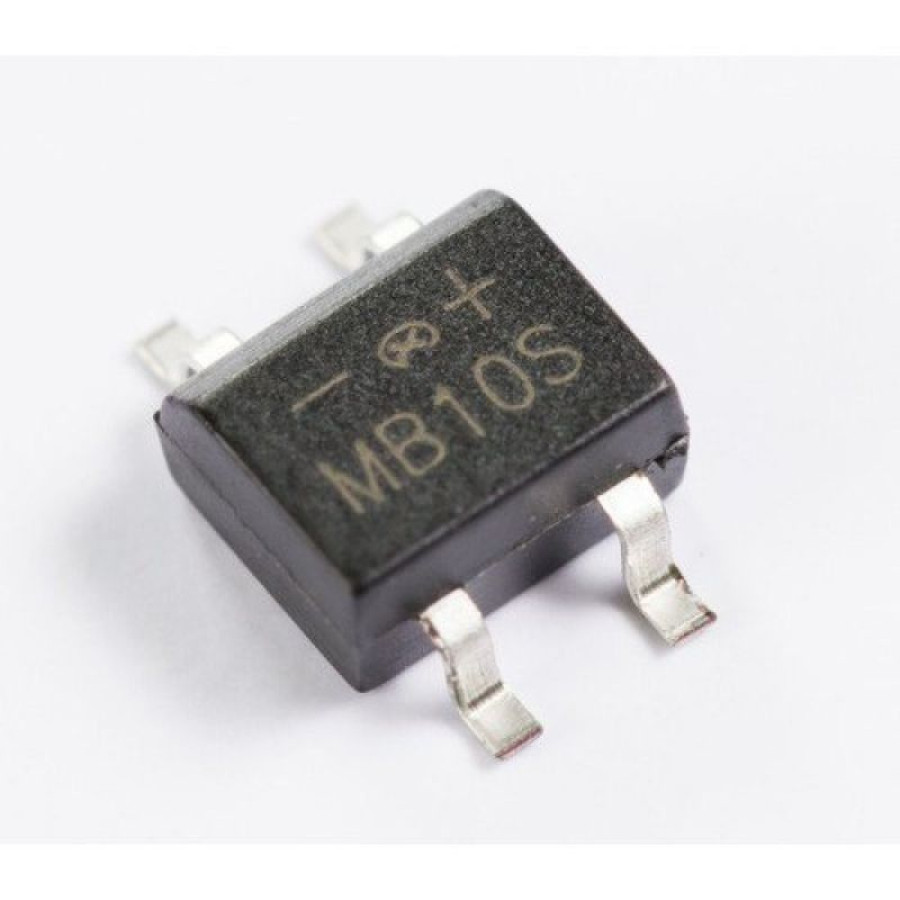

MB10S — компактный однофазный диодный мост 0,8 А / 1000 В в корпусе MBS (TO-269AA). Применяется для выпрямления переменного тока в малогабаритных источниках питания, LED-драйверах, бытовой технике, зарядных устройствах и контроллерах газовых котлов. Низкое прямое падение напряжения (≈ 1,0 В) и высокая ударная токовая нагрузка (до 30 А) обеспечивают стабильную работу в сетях 220 В. Корпус MBS c пластиковой изоляцией и четырьмя пластинчатыми выводами (шаг 2,5 мм) идеален для SMD-монтажа на односторонние и двусторонние печатные платы. Компонент соответствует RoHS и ТР ТС 004/2011, допущен к продаже и использованию на всей территории Российской Федерации.

Ключевые характеристики

• Максимальный средний прямой ток: 0,8 А (IF(AV))

• Повторяемое обратное напряжение: 1000 В (VRRM)

• Пиковый импульсный прямой ток: 30 А (IFSM, 8,3 мс)

• Прямое падение напряжения: 1,0 В (макс. при 0,8 А)

• Обратный ток: ≤ 10 мкА (25 °C)

• Корпус: MBS (TO-269AA), 4 вывода, SMD

• Рабочий диапазон температур: –55 °C…+150 °C (Tj)

• Масса: ≈ 0,125 г

• Применение: БП, зарядники, LED-драйверы, бытовая техника, IoT-устройства
