Цифровой модуль INA219 — высокоточный датчик тока и напряжения с интерфейсом I²C, предназначенный для измерения параметров в реальном времени. В центре внимания — микросхема INA219B (или A), способная работать с шунтом 0.1 Ω/1 %/2 Вт, что обеспечивает измерения тока до ±3.2 А с разрешением 0.8 мА, а также напряжения шины до 26 В . Питание модуля — 3.0…5.5 В, потребление тока — менее 1 мА, что делает его идеально подходящим для Arduino, ESP, Raspberry Pi и других плат .

Модуль предоставляет одновременные измерения: напряжения шины (bus voltage), падения на шунте (shunt voltage), тока нагрузки и вычисляемой мощности. Отличается программируемым усилителем (PGA), 12-битным ADC, фильтрацией до 128 выборок и I²C-шиной со скоростью до 3.4 МГц, что позволяет настроить баланс быстродействия, точности и устойчивости к помехам .

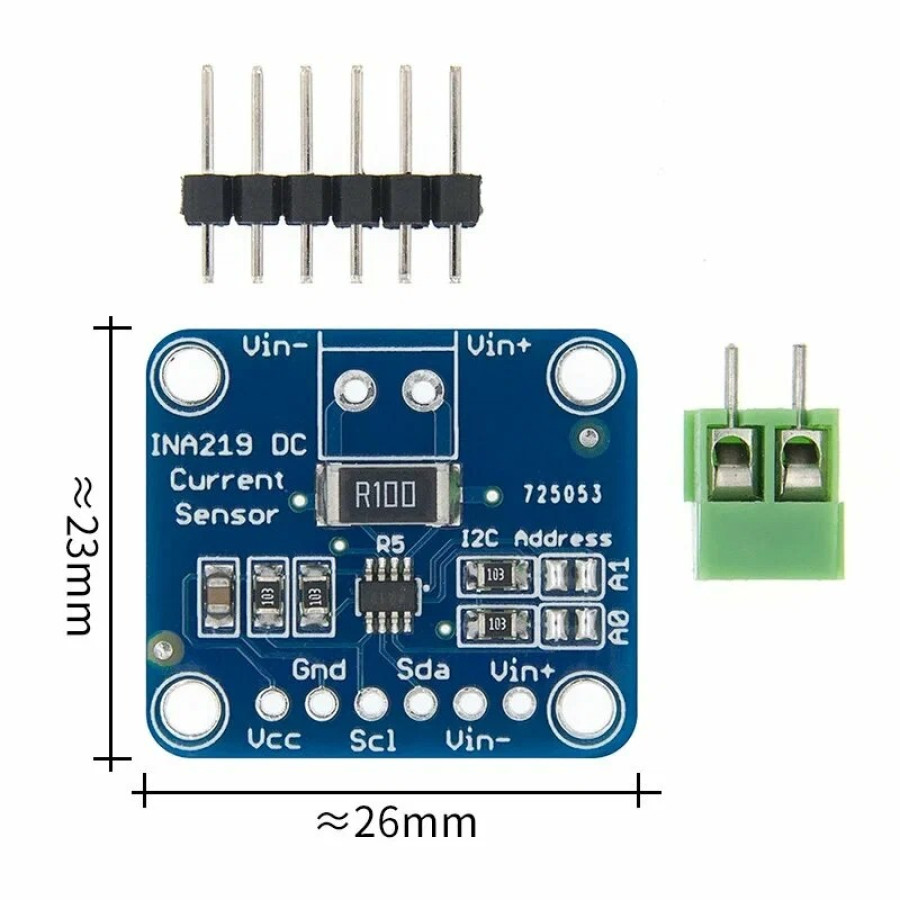

Интерфейс представлен пинами VCC, GND, SDA, SCL, а также входом/выходом шунта Vin+, Vin- и двумя адресными джамперами A0, A1, позволяющими установить до 16 адресов I²C на одной шине . Габариты компактны (≈ 26×22 ×12 мм), масса ≈ 4 г — удобны для встраивания в портативные устройства .

Преимущества товара

• Полноконтурный мониторинг: измеряет падение на шунте, общую шину, ток и мощность.

• Высокая точность и стабильность: погрешность тока ±0.5…1 %, дрейф до 100 μВ/°С .

• Настраиваемые параметры: PGA, ADC, фильтрация (до 128 выборок) для адаптации к задачам .

• Широкий диапазон измерений: до +26 В шины и ±3.2 А тока .

• Низкое энергопотребление: менее 1 мА во время работы.

• Компактность и удобство монтажа: 4 монтажных отверстия, джамперы адресации.

• Универсальность: совместим с Arduino, ESP, Raspberry Pi; работает в проектах энергологгинга, управления питанием, мониторинга батарей.
