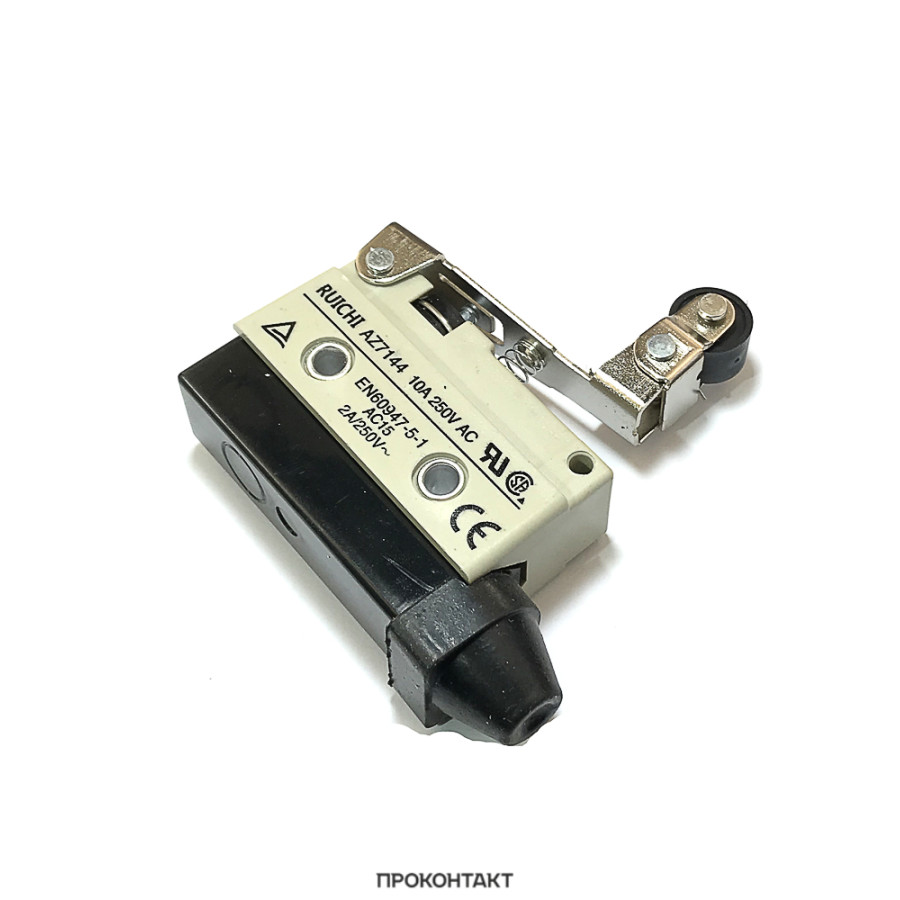

AZ-7144 — это путевой выключатель с коротким однонаправленным рычагом и роликом, выполненный по типу SPDT (1 NO + 1 NC). Устройство характеризуется высокой степенью защиты IP64, что обеспечивает его устойчивость к пыли и влаге. Номинальный ток составляет 10 A при 250 V AC, что делает его подходящим для большинства стандартных промышленных приложений.

🔧 Ключевые характеристики

• Тип контактов: SPDT (1 NO + 1 NC)

• Номинальное напряжение: 250 V AC

• Номинальный ток: 10 A

• Сопротивление изоляции: ≥ 100 MΩ при 500 V DC

• Контактное сопротивление: ≤ 15 мΩ при 6–8 V DC

• Диэлектрическая прочность: 1500 V AC (50 Гц, 1 мин) между контактами

• Степень защиты: IP64

• Рабочая температура: от −20 °C до +60 °C

• Скорость срабатывания: 0,5 мм/с – 0,5 м/с

• Частота срабатываний:

  • Механическая: 120 операций/мин

  • Электрическая: 30 операций/мин

• Износостойкость:

  • Механическая: 10 млн. операций

  • Электрическая: 200 тыс. операций

• Габаритные размеры: 71 × 21 × 70 мм

• Масса: 54 г

• Монтаж: крепление через М4, шаг между центрами — 25,4 мм

• Рабочая сила и смещения:

  • Рабочая сила: 280 г

  • Возвратная сила: 100 г

  • Ход до срабатывания (PT): 6,5 мм

  • Дополнительный ход (OT): 2 мм

  • Смещение (MD): 1,5 мм

  • Положение срабатывания (OP): 50 ± 1,6 мм
